磨煤機介紹

磨煤機高轉速為500～1500轉/分，主要由高速轉子和磨殼組成。在磨煤機中，煤塊受到高速轉子的高速?zèng)_擊與磨殼碰撞，以及煤塊之間互相撞擊而被磨碎。這種磨煤機與煤粉分離器組成一個整體，結構簡單、緊湊、初投資省，特別適用于磨制高水分褐煤和揮發分高、容易磨制的煙煤。風扇磨由于磨損大，連續運行時間較其他磨煤機都短，不適于磨制硬質煤種。

磨煤機用途和使用范圍

磨煤機是物料被破碎之后，再進行粉碎的關鍵設備。磨煤機廣泛應用于水泥，硅酸鹽制品，新型建筑磨煤機材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

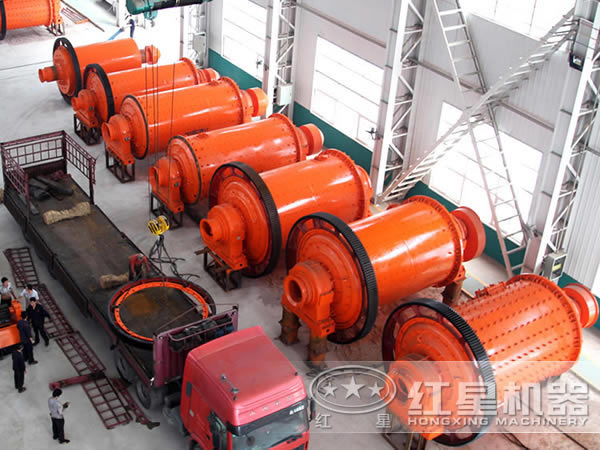

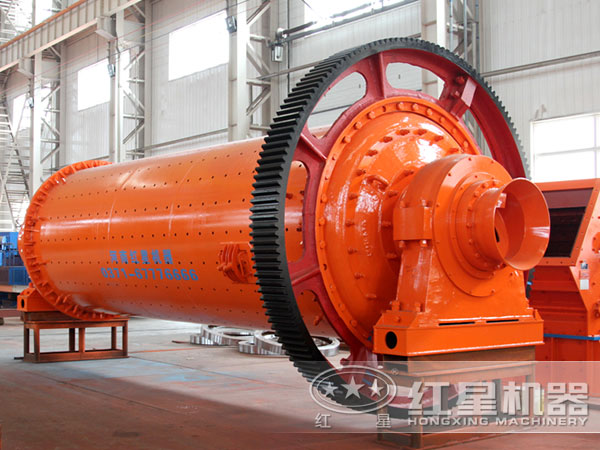

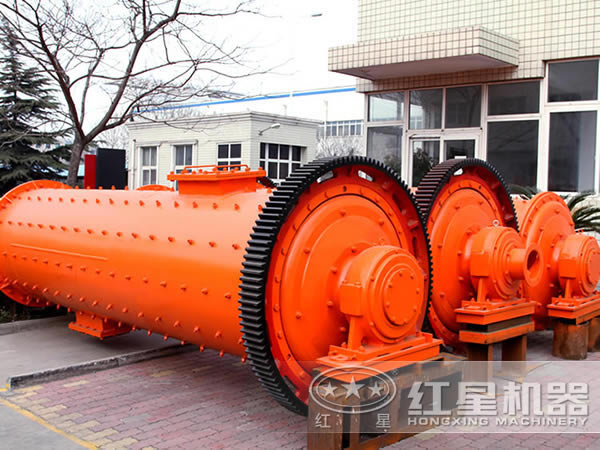

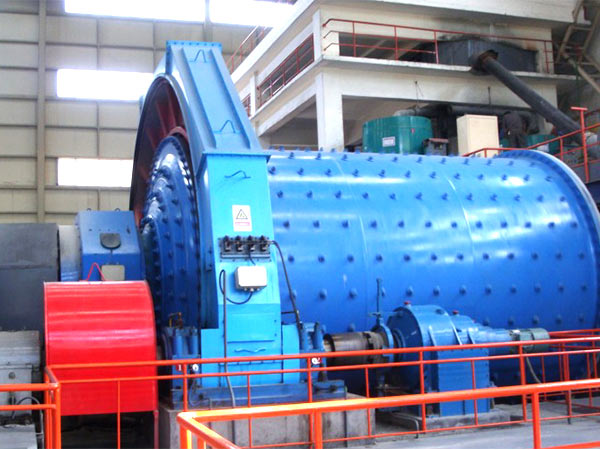

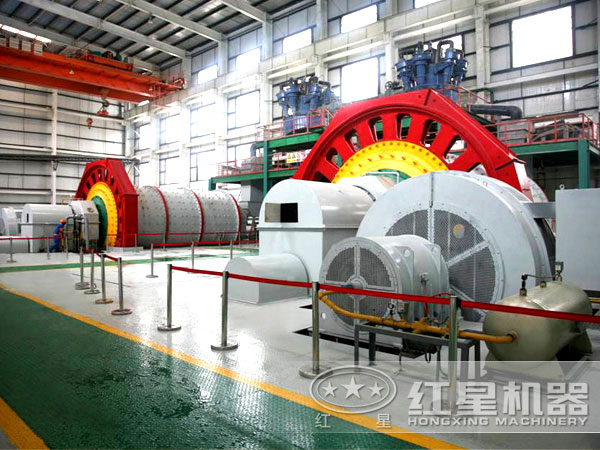

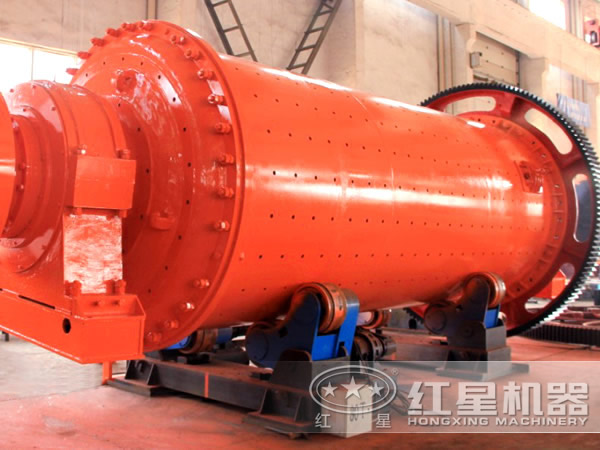

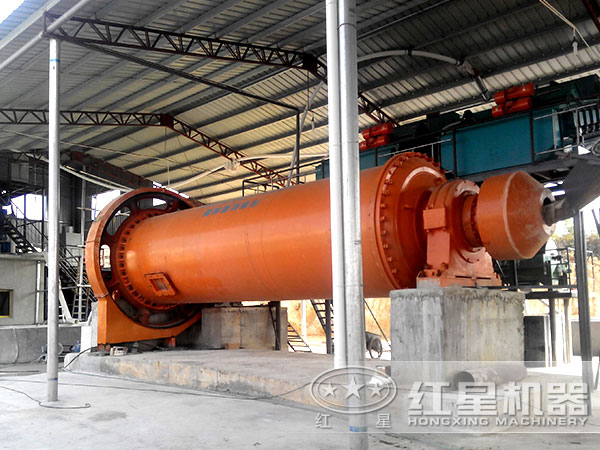

磨煤機圖片

磨煤機結構特點

磨煤機由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控)等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

根據物料及排礦方式，可選擇干式磨煤機和濕式格子型磨煤機。磨煤機是將煤塊破碎并磨成煤粉的機械，它是煤粉爐的重要輔助設備。磨煤過程是煤被破碎及其表面積不斷增加的過程。要增加新的表面積，必須克服固體分子間的結合力，因而需消耗能量。煤在磨煤機中被磨制成煤粉，主要是通過壓碎、擊碎和研碎三種方式進行。其中壓碎過程消耗的能量省。研碎過程費能量。各種磨煤機在制粉過程中都兼有上述的兩種或三種方式，但以何種為主則視磨煤機的類型而定。

磨煤機的三種類型

磨煤機有低速磨煤機、中速磨煤機和高速磨煤機三種類型。

1、低速磨煤機：主要為滾筒式鋼球磨煤機，一般簡稱鋼球磨或磨煤機。它是一個轉動的圓柱形或兩端為錐形的滾筒，滾筒內裝有鋼球。滾筒的轉速為15～25轉/分。工作時筒內的鋼球不斷地撞擊和擠壓煤塊，將磨煤機煤塊磨制成煤粉。然后由通入滾筒內的熱風將煤烘干并將煤粉送出，經分離器分離后，一定粒度的煤粉被送入煤粉倉或直接送入煤粉燃燒器。鋼球磨笨重龐大、電耗高、噪聲大;但對煤種的適應范圍廣，運行可靠，特別適宜于磨制硬質無煙煤。

2、中速磨煤機：轉速為50～300轉/分,種類較多。常見的有平盤磨、碗式磨、E型磨和輥式磨。它們的共同特點是碾磨部件由兩組相對運動的碾磨體構成。煤塊在這兩組碾磨體表面之間受到擠壓、碾磨而被粉碎。同時，通入磨煤機的熱風將煤烘干，并將煤粉送到碾磨區上部的分離器中。經分離后，一定粒度的煤粉隨氣流帶出磨外，粗顆粒的煤粉反回碾磨區重磨。中速磨煤機具有設備緊湊、占地小、電耗省(約為鋼球磨煤機的50～75%)、噪聲小、運行控制比較輕便靈敏等顯著優點；但磨煤機結構和制造較復雜，維修費用較大，而且不適宜磨制較硬的煤。在大容量燃煤鍋爐中碗式中速磨用得較多。

3、高速磨煤機在此就不多做介紹了，我們常見的磨煤機都是高速磨煤機。

磨煤機工作原理

本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型磨煤機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
