鄂式破碎機介紹

顎式破碎機（鄂式破碎機）（英文翻譯：Jaw Crasher），俗稱鄂破，由動鄂和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的中等粒度破碎。被破碎物料的最高抗壓強度為320Mpa。

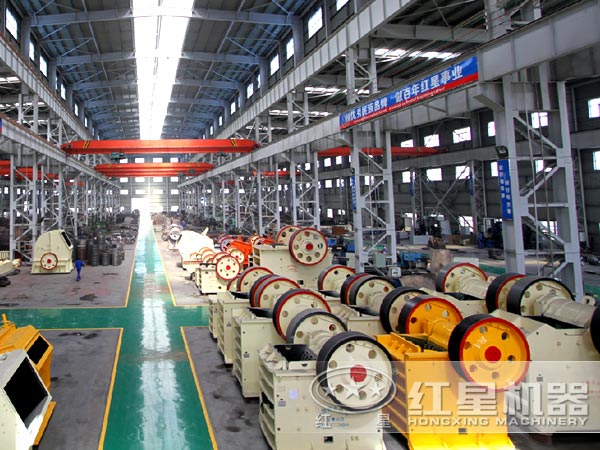

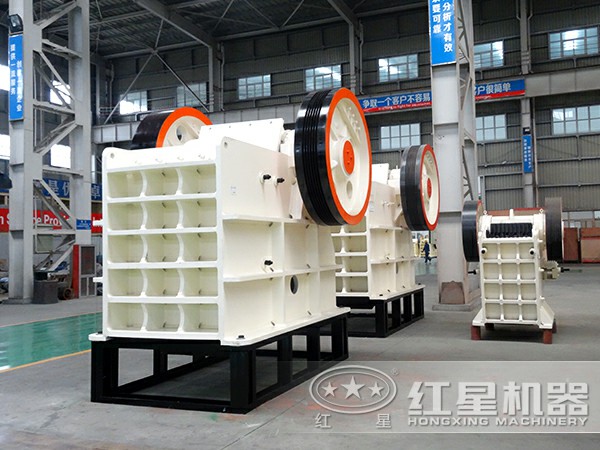

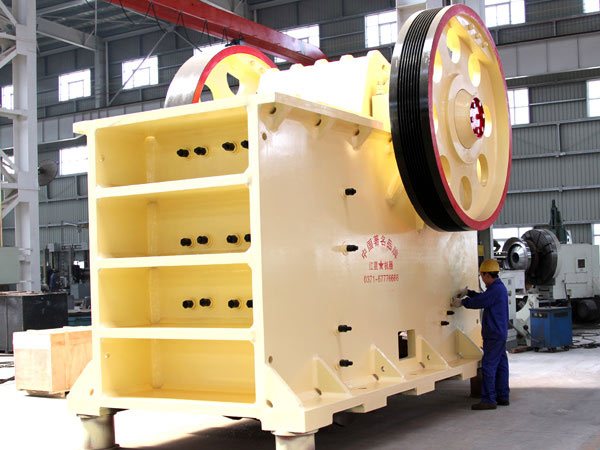

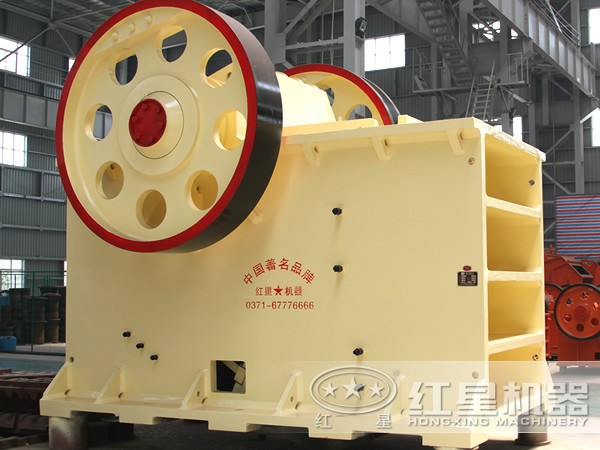

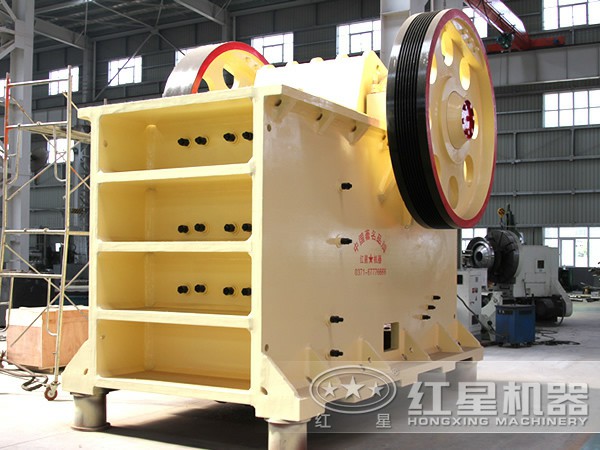

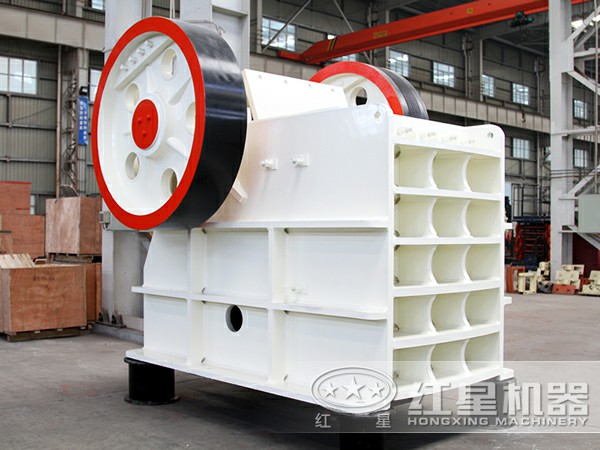

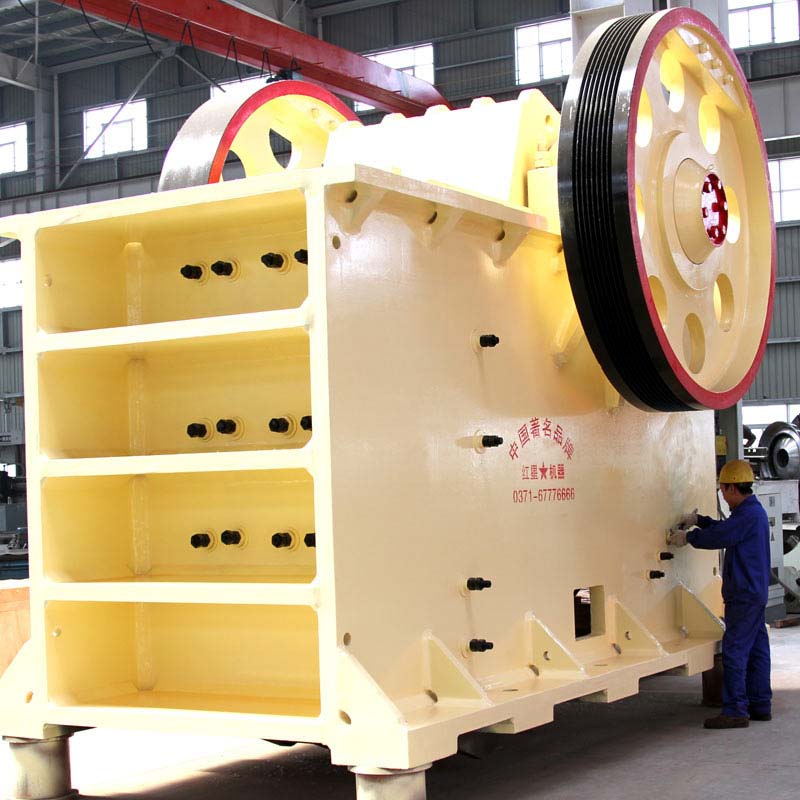

鄂式破碎機產品圖片

鄂式破碎機性能特點

1、采用世界級的制造工藝，選用好的制作材料。

2、更先進的動鄂總成，使其更經久耐用。動鄂總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列鄂式破碎機具有超凡的可靠性。

3、軸承座采用整體式鑄鋼結構。 整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

4、采用有限元分析技術，破碎機具有更高的強度。

5、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。

6、排料口調整更快捷方便。歐版JC系列鄂式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。

7、選用軸承規格更大、承載能力更高。 所有JC系列鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

8、采用了齒形護板，增大了鄂板的有效長度，產量更高。

鄂式破碎機工作原理

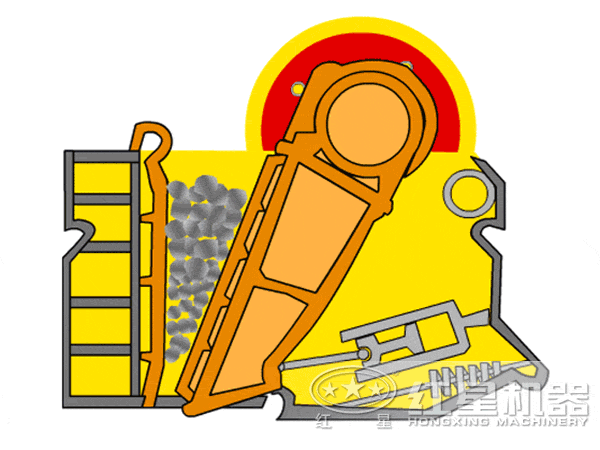

動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。

復擺式顎式破碎機與簡擺式相比較，其優點是：質量較輕，構件較少，結構更緊湊，破碎腔內充滿程度較好，所裝物料塊受到均勻破碎，加以動顎下端強制性推出成品卸料，故生產率較高，比同規格的簡擺顎式破碎機的生產率高出20-30%；物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式產品中那樣的片狀成分，產品質量較好。
