德版顎式破碎機簡介

HD德版顎式破碎機合理的破碎腔型設計，良好的運動參數，確定了合理的嚙合角和行程特性值，提供了更大的破碎沖程、更高的生產率和更大的承載能力，使HD與同規格的其他產品相比產量可提高30%-50%。

HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理配合，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。HD可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

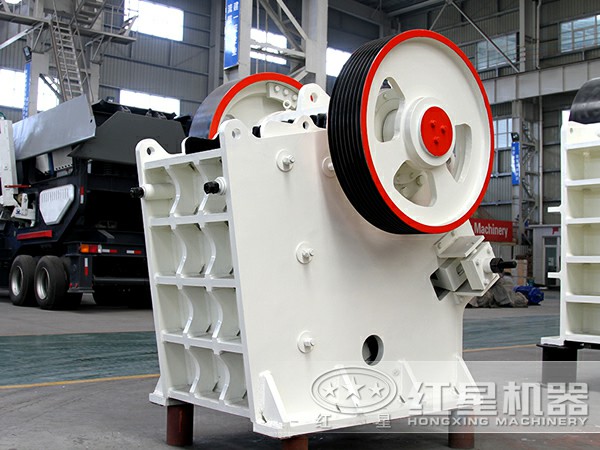

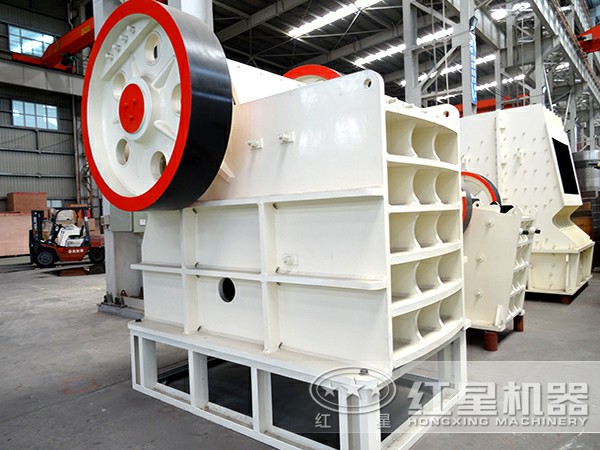

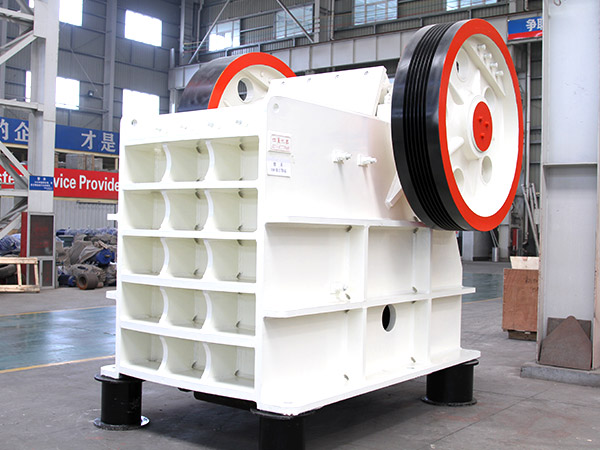

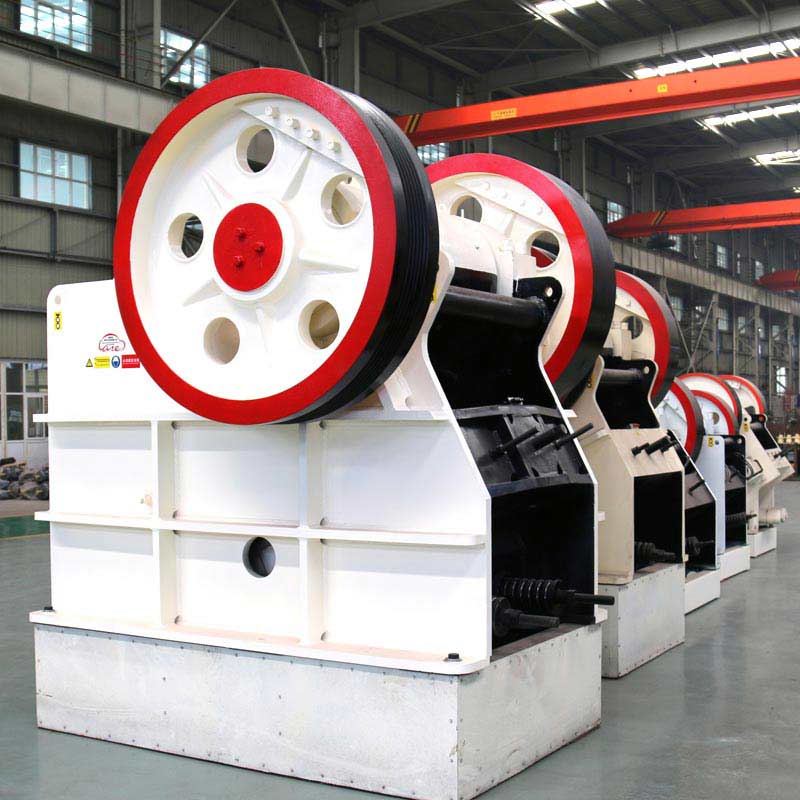

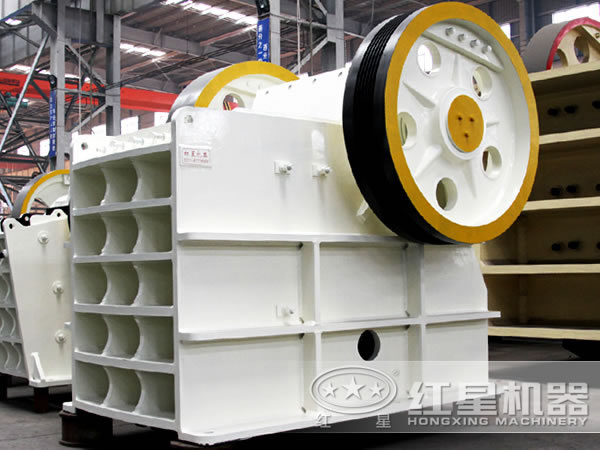

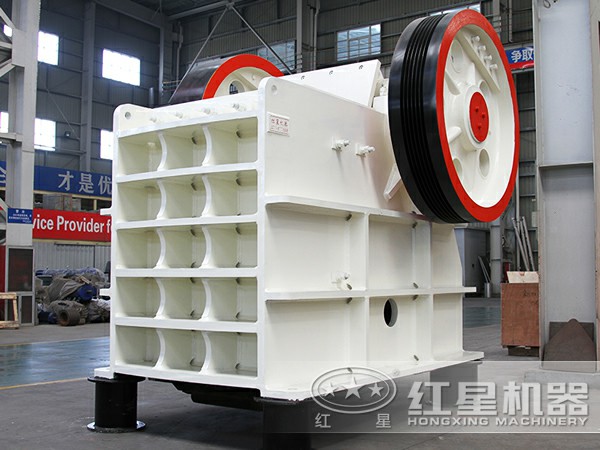

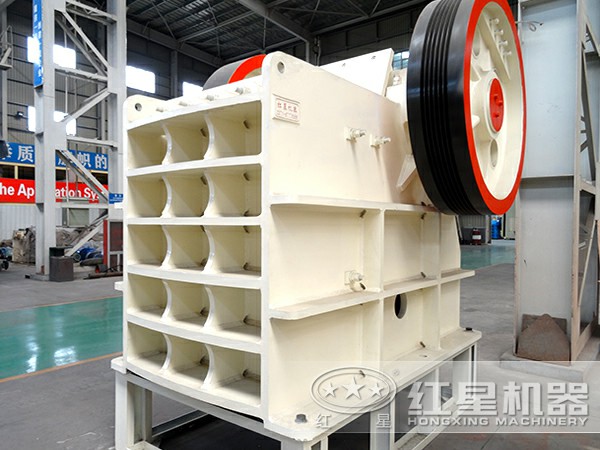

德版顎式破碎機圖片

HD德版顎式破碎機性能優勢

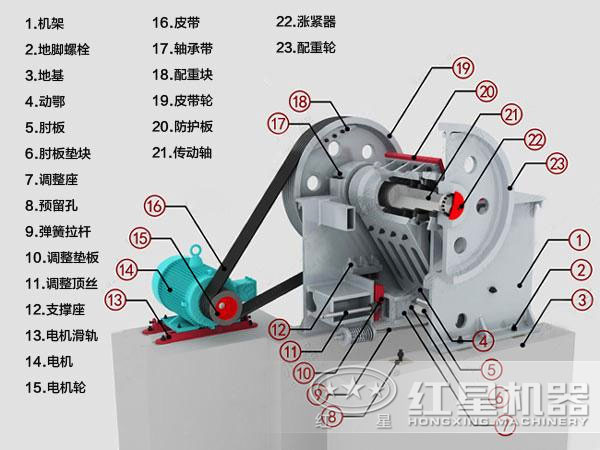

德版顎式破碎機結構

1.HD德版顎式破碎機對顎板齒形進行了力學結構優化，采用分段曲線形顎板和錳鋼合金材質，增加了顎板厚度，大大提高了破碎力，有效提高了破碎效率。

2.飛輪采用合理的結構布局，更好地平衡了偏心運轉產生的不平衡力，避免因不平衡振動帶來的機器損傷，同時節省了安裝空間。

3.兩個超大軸承支撐整個動顎部進行運轉，設備承載能力更大，運行更加平穩。

4.通過螺桿或液壓缸控制調整座前后移動，能夠方便、快捷地實現對排礦口的調節，及大地方便了現場的操作管理。

5.集中潤滑系統無需停機即可對設備進行潤滑，降低了工人勞動量，縮短了維護時間。

德版顎式破碎機工作原理

德版顎式破碎機工作原理

電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直(或上端略外傾）固定在機體前壁上，另一個是活動顎板（動顎），位置傾斜，與固定顎板形成大小的破碎腔（工作腔）?；顒宇€板對著固定顎板作周期性的往復運動，時而分開，時而靠近，分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。
