產品簡介

PEY系列液壓保護顎式破碎機是一種具有過載保護功能的復擺式破碎機。本機由復擺式顎式破碎主機、液壓保護裝置及電控柜三大部分組成。當顎口咬嚼到不可破碎的物料時，機器負荷會急劇上升，通過液壓保護裝置自動卸荷，避免了突然增 大負荷對機體的沖擊。本機可安全用于物料中摻有極強極硬異物的破碎作業中。

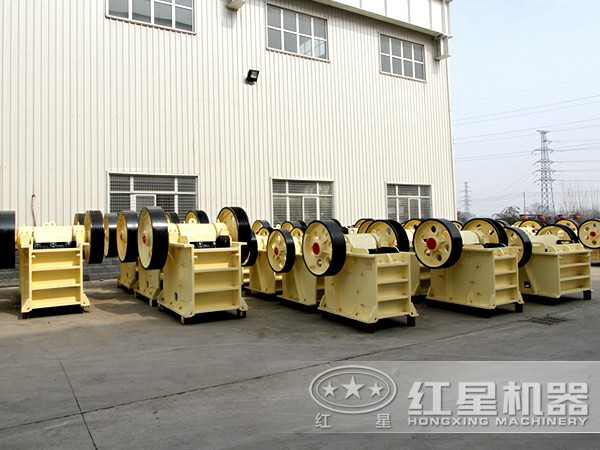

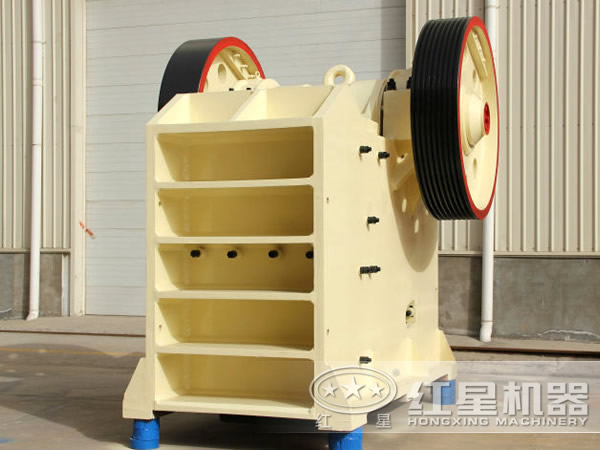

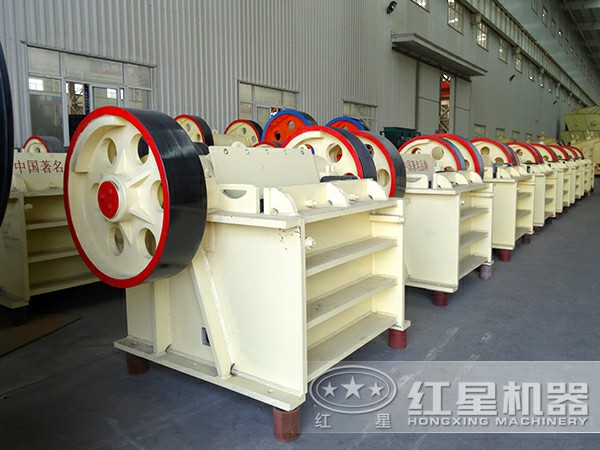

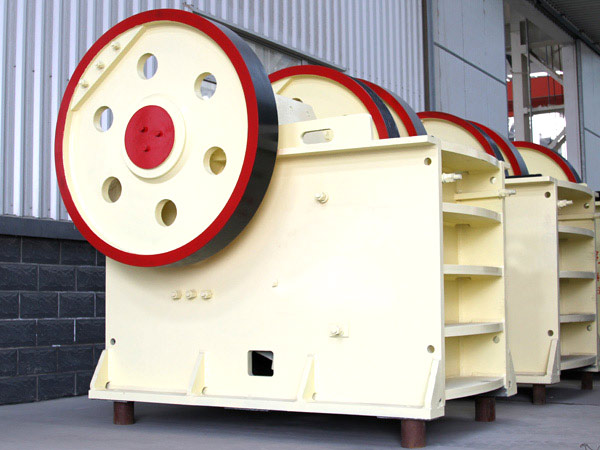

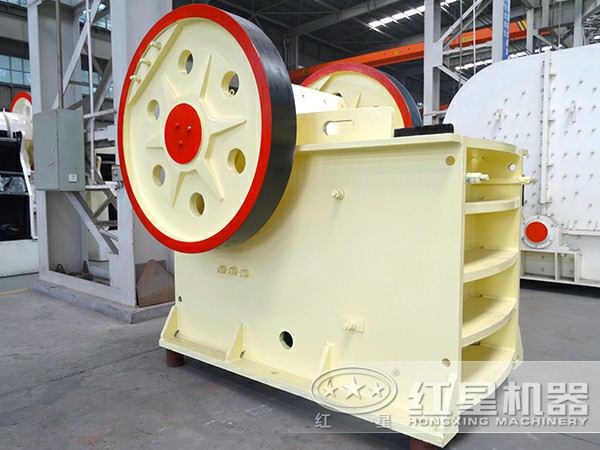

產品圖片

性能優勢

1、破碎比大：基本上，能夠完成大塊礦石破碎，而且很多時候，它的破碎精粒尺寸為毫米，同時也能夠更有效地提高了工作效率。

2、產品粒度均勻。顎式破碎機采用深腔曲線型破碎腔，由于動顎齒板相對物料產生近似于垂直擠壓破碎，使破碎產品粒度均勻，呈立方體狀。改善了普通顎式破碎機片狀產品過多，跑粗現象嚴重的不足。

?3、系統維修簡單。由于顎式破碎機結構設計合理，在維修方面少時也省辦，其兩臺維修量可節約為一臺的維修量。

4、使用壽命高：顎式破碎機采用了摩擦破碎機理，物料在整個破碎過程中，顎板對物料的作用為純擠壓力無相對滑動，可見要比其它破碎機的壽命可提高10倍。

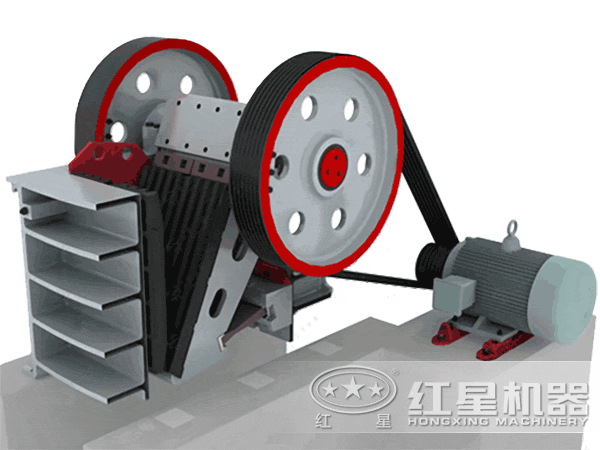

工作原理

待破碎塊狀物由破碎腔（由固定齒板、活動齒板及側面襯板構成）上端（即進料口）進 入，經動顎的咬嚼破碎后由破碎腔下端（出料口）排出。動顎的咬嚼動作由傳動部分帶動偏心軸轉動而產 生。偏心軸作為四連桿機構的曲柄帶動作為連桿的動顎，并由此帶動作為搖桿的肘板作擺動，動顎在兩端 的制約中做有利于破碎及排料的復雜擺動。液壓系統是機器的過載保護裝置，它以可縮性肘板支承油缸實 現破碎機在超負荷狀態下作規避動作。液壓站提供的高壓油由進油口進入油缸高壓腔，迫使油缸活塞處于 極限伸出位置，活塞通過肘板座支承肘板。正常破碎作業狀態下，液壓系統既定的油壓足以使活塞為肘板 提供穩定的支承；

當顎口咬嚼到不可破碎的物料時，肘板通過活塞將峰荷傳到油液系統中，使油壓迅速升 高到設定值以上，系統中的壓力變送器立即發出訊號，打開油缸通往油箱的通路，油缸后腔卸壓，動顎將 在自重及彈簧拉拽下張大排料口，吐出不可破碎物，此即"過鐵〃。排障動作完成后，隔斷油缸與油箱的 通路，打通油源通往油缸的回路，則動顎在壓力油的推動下，恢復至原定的開口尺寸，機器又自動進入破 碎作業狀態。
