河南紅星水泥回轉窯生產廠家介紹：紅星機器生產的回轉窯是指旋轉煅燒窯（俗稱旋窯），屬于建材設備類.專業設計制造水泥窯、石灰窯工藝及成套設備，紅星機器為中原地區規模比較大的水泥回轉窯生產廠家。河南紅星水泥回轉窯生產廠家是以生產重型礦山機器為主，集科研、生產、銷售為一體的大型股份制企業。下面來分析下鄂式破碎機設計特點、設計原理、河南鄂式破碎機分類、鄭州鄂式破碎機（鄭州鄂破）設計上的一些問題。

河南鄂式破碎機設計特點

具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。

河南鄂式破碎機分類

河南鄂式破碎機按動鄂的運動特征，分為簡單擺動型、復雜擺動型和混合擺動型三種型式，如圖(b)(c)所示

鄭州鄂式破碎機（鄭州鄂破）設計原理分析

鄭州顎式破碎機的破碎腔是有固定的顎板和活動的顎板構成，固定顎和活動顎都襯有錳鋼制成的破碎板，破碎板用螺栓固定在顎板上，為了提高破碎效果，兩破碎板的表面都帶有縱向的波紋，而且凸凹相對，這樣，對礦石除有壓碎作用外，還有彎曲和剪切的作用。

破碎機的工作腔的兩側壁上也裝有錳鋼襯板，，由于破碎板的磨損是不均勻的，其下部磨損較大，為此，往往把破碎板制成上下對稱的，以便下部磨損后，將其導致而重復使用，大型鄂式破碎機的破碎板是由許多塊兒組合而成，各個都可以互換的，這樣可以延長破碎板的使用期限。

為了使破碎板與顎板緊密貼合，其間須襯有由可塑性材料制成的襯板，襯墊用鋅合金或塑性大的鋁板制成，因?yàn)橘N合不緊密會造成很大的局部過符合，是破碎板損壞，緊固螺栓拉斷，甚至還會造成動顎的破裂。

活動顎板的擺動是借曲柄雙搖桿機構來實現的，曲柄雙搖桿機構由偏心軸，連桿，前推力板，和后推力板組成，偏心軸裝在機架側壁上的主軸承中，連桿（上連桿頭）則裝在偏心軸的偏心部分上，前后推力板的一端支撐在下連桿頭兩側凹槽中的肘板座上，前推力板的另一端支撐在動顎后壁下端的肘板座上，而后推力板的另一端則支撐在機架后壁的肘板上，當偏心軸通過三角皮帶輪從電動機獲得旋轉動力后，就使連桿產生上下運動，連桿的上下運動又帶動推力板運動，由于推力板不斷改變傾斜角度，因而使動顎繞心軸擺動，連桿向上運動時進行破碎礦石，當連桿位于下部最低位置時候，推力板與水平線所成的傾斜角度為十度或十二度。

顎式破碎機依靠活動顎板對固定額板作周期性的往復運動，當靠近時，物料在兩塊顎板間被壓碎，當離開時，已被破碎的物料由于自重從破碎腔卸出。活動顎板以懸掛軸為支點作往復擺動，其運動行程以活動顎板的底部，即卸料口處為最大。

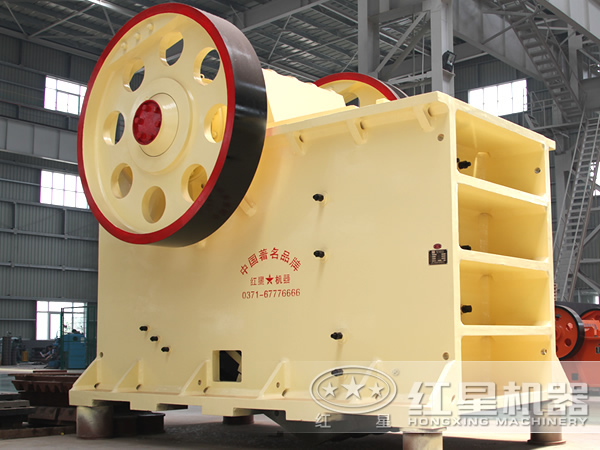

顎式破碎機外形尺寸圖：

（顎式破碎機外形尺寸）

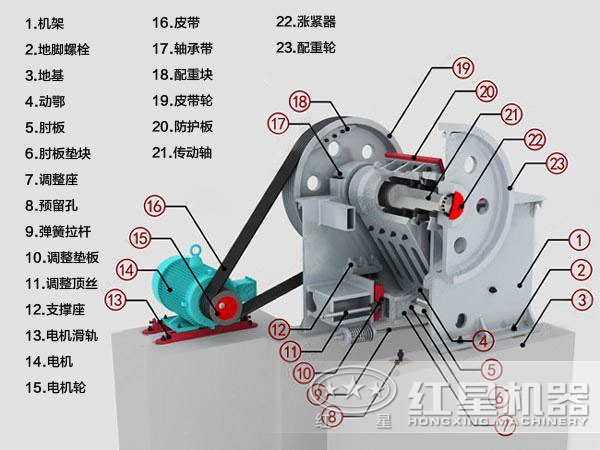

顎式破碎機結構圖：

（顎式破碎機結構圖）

顎式破碎機的出料口寬度可以通過調節裝置來調整。大、中型顎式破碎機的出料口寬度，是使用不同長度的推力板來調整的，通過在機后壁與頂座之間墊上不同厚度的墊片來補償顎板的磨損。
