球磨機概述

球磨機簡介

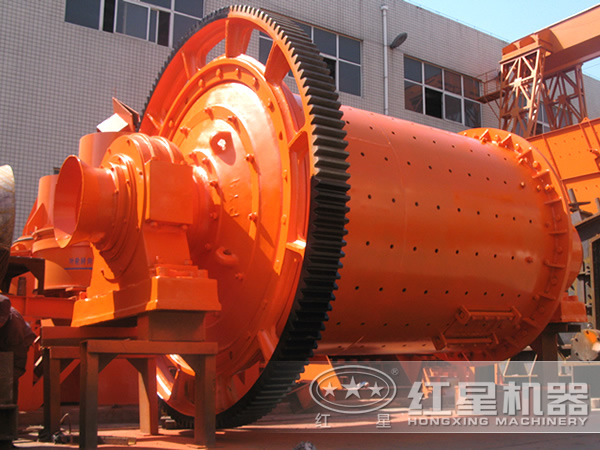

紅星球磨機

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機是工業生產中廣泛使用的高細磨機械之一。球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。

水泥球磨機是球磨機的一種，主要用于水泥的生產，是常用的水泥廠設備。一般分兩類1是普通水泥球磨機，2是高細高產水泥球磨機。水泥球磨機主要用于物料的混合、研磨、產品的細度均勻、節省動力。既可干磨、也可濕磨。

紅星球磨機的技術參數

規格型號	筒體轉速（r/min）	裝球量	進料粒度	出料粒度	產量	電機功率	總重量
規格型號	筒體轉速（r/min）	裝球量	進料粒度	出料粒度	(t/h)	電機功率	總重量
Ф900×1800	36～38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	12
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75	16.8
Ф1500×4500	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	29
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	38
Ф2100×7000	23.7	26	≤25	0.074-0.4	8-48	280	56.6
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	51.8
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	60
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	54
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	65
Ф2700×4000	20.7	40	≤25	0.074-0.4	12-80	380	94
Ф2700×4500	20.7	48	≤25	0.074-0.4	12-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	800	137
Ф3600×4500	17	90	≤25	0.074-0.4	按工藝條件定	850	158
Ф3600×6000	17	110	≤25	0.074-0.4	按工藝條件定	1250	175

球磨機的用途

下面就介紹一下球磨機的其中一個用途制鋁粉

球磨機制造鋁粉由于用途廣、需求量大、品種多，所以是金屬顏料中的一大類，而傳統的搗沖法的生產效率很低，產品質量不易掌握，而且生產過程中粉塵很多，非常容易起火和爆炸。一直以來馳皙鋁制品發展和應用的障礙，物以稀為貴所以才會有拿破侖時代鋁比金貴的現象。不過至球磨機開始應用金屬鋁粉，大大加大了鋁制粉的效率和安全性，才使得現代工業中鋁可以得到廣泛的應用，下面我就介紹一下球磨機制鋁粉的發展歷史。

1894年，德國Hamtag用球磨機生產鋁粉，在球磨機內放入鋼球、鋁屑和潤滑劑，利用飛動的鋼球擊碎鋁屑之后馳皙鱗片狀鋁粉，在球磨機內和管道里充滿惰性氣體，這種方法仍然沿用，被稱之為“干法生產”。1910年，美國J.Hall發明了在球磨機內加入石油溶劑代替惰性氣體，生產的鋁粉與溶劑混成漿狀，馳皙漿狀鋁粉顏料。這種方法設備簡單，工藝安全，產品使用起來非常方便，很快為世界各國所采用。現代絕大多數鋁粉顏料都采用這種方法，這種方法也稱之為“濕法”。

球磨機結構

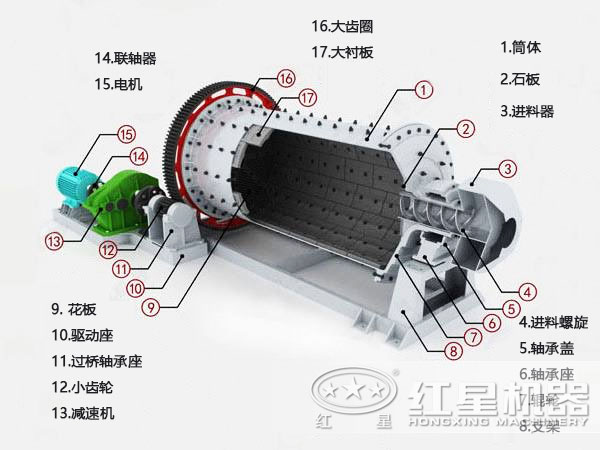

球磨機結構圖

球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。

中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。關于叫葉片的零件，一般不是主要部件，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片，在出料端的部件出料口內有內螺旋也可稱其內螺旋葉片。另外在出料端的輔助設備中如果用螺旋運輸機，在該設備里會有叫螺旋葉片的零件，但是嚴格的說，它已經不算球磨機的零件了。根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。節能球磨機，采用自動調心雙列向心球面墊片調整式破碎機結構圖滾子軸承，運轉阻力小，節能效果顯著。筒體部分，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積，又使筒內介質分配更加合理。本產品廣泛用于有色金屬、黑色金屬、非金屬選礦場及化工、建材行業作物料研磨使用。

球磨機技術

球磨機是建材、冶金、礦山、電力、化工等行業細粉磨作業的一項重要設備。建國初期，我國引進了國外幾家的先進技術，經過消化吸收并逐步改進后，球磨機廣泛應用于各行業中。至20世紀90年代，球磨機技術經過多次革新改進，但是其主要結構和性能并沒有多大變化。90年代初，隨著球磨技術的發展和國內工程技術人員的積極努力，老式球磨機開始向著專業化、合理化、高細型、高產型、節能型等綜合技術相結合的方向發展。將這些先進技術溶為一體的球磨機，可以稱之為現代球磨機。下面就簡單分析下球磨機的幾點技術特征。

1.老式球磨機的功率配置
球磨機的功率配置是按照預計要達到的臺時產量，選擇球磨機的筒體直徑，計算所需研磨體的裝載量，根椐充填率來確定筒體的長度，通過計算得出所需功率。實用功率與電動機的功率等級不相匹配，因此，根據實用功率，選擇功率略大些的電機，再按照電機功率反算出研磨體裝載量和筒體長度。老式球磨機中有一部分規格的球磨機筒體長度不是整數，原因就在于此。球磨機是重載帶負荷起動設備，起動階段耗用功率是正常生產所需功率的5倍左右，因此老式球磨機普遍存在著配置功率比正常工作所需功率較大的現象。這就造成了電動機不能接近滿負荷工作、工作效率差、功率因數低的現象，供電和用戶雙方在經濟上都會受到損失。

2.采用動靜壓軸承能夠解決起動電耗的降低
在研究解決這個問題時，國外工程技術人員發現，起動電流過大的原因中，球磨機滑動軸承是一主要原因。球磨機起動時，主滑動軸承產生的阻力矩較大，占起動電流的40%。在一些球磨機設計中采用了動靜壓軸承，減小了起動電流40%和正常的工作電流，但是又出現新的問題，因為這種軸是靠高壓油將中空軸浮起以減小摩擦系數，這需要近百公斤/平方厘米的油壓和一定的油量才能實現，而這種常期在高壓下運行的液壓件及管路很難使用較長時間。后來改成了高壓起動、低壓運行的方案。大直徑球磨機目前仍在使用這種技術。這種技術的缺點在于：（1）中空軸及主軸承的加工精度要求高、難度大；（2）不能去掉巴氏合金軸承；（3）球磨機經過長期使用，或經幾次拆裝之后，精度就難以保證；（4）需要較大的液壓站來支持運行；（5）需增加一套可靠的供油裝置并消耗一定的電能；（6）使用操作與維護中換件特別頻繁。

3.新式球磨機的筒體有所加長，增加了研磨體裝載量
由于正常的工作電耗有所節省，用于起動時留用的多余功率也得到解決，在用戶不需要增加臺時產量的情況下，可以降低配套電機功率，如Φ2.2×7m球磨機可配套350kW的電機。原來很多使用的Φ2.4×8?m的球磨機配套電機都覺得電機功率不足,改用滾動軸承之后,問題都解決了。新型球磨機考慮到要對粉磨細度有利,將筒的長度增加了一米左右,研磨體的裝載量也增加了20%～30%。產量提高之后，粉磨物料的臺時電耗也降低了15%～20%。

4.采用滾動軸承與電機補償裝置應同時使用
1995年以前各水泥企業不使用滾動軸承及電源補償裝置，是因為那時球磨機的臺時產量低，研磨體的裝載量在規定的范圍內，電流不變，事故不多，加之當時的電價很低，電費在成本中占的比例很少，人們的節能意識比較淡薄。而現在不同，各企業在實施新標準之后，要保持原產量或者進一步提高產量、降低能耗，不改變原球磨機的狀況是不行的。也有的企業不進行技術改造，只知多裝研磨體，產量雖然提高了，但是電動機超出了額定電流，每年都要對電機進行修理，對電器及線路、齒輪及傳動的損壞部分進行更新，造成停產時間長、維修費用高，這是造成運轉效率低，生產成本高的主要原因。因此，球磨機主軸承改用滾動軸承是迫在眉睫的問題。這一現代新技術改變了電機的工作狀態，大大提高了電機的工作能力，可節電10%以上，達到了提高產量、降低能耗的要求。

球磨機生產廠家分析球磨機價格

球磨機是比較常用的選礦設備。一般產品較大，導致球磨機價格也相對其他設備較高。所以在選擇球磨機的時候，球磨機價格是不得不考慮的問題。球磨機的價格一般受以下因素影響。

1：市場環境。當生產球磨機所需原料價格波動，供求關系變化，及國內外產品的不斷涌現都可能導致球磨機價格波動。

2：產品質量。一般產品質量好的球磨機，球磨機價格相對較高。

3：售后服務。售后服務有保障的，一般球磨機的價格也相對較高。

4：地理位置。球磨機廠家的地理位置越靠近大城市，成本越高。相對來說價格也越高。

水泥球磨機主機設備的選型

1、水泥球磨機的選型與工廠生產，生產水泥的品種，物料的易磨性，粉磨系統的流程，以及日工作小時數，是否需要考慮“避峰”等這些因素有關，因此必須根據這些具體條件來確定球磨機規格和臺數。
2、在水泥廠閉路粉磨系統中，選粉機的性能好壞，效率高低，直接影響著粉磨系統的技術經濟指標。隨著世界工業技術的迅速發展，選粉機由最初的離心式選粉機，人稱它為第一代選粉機，發展到旋風式選粉機即第二代選粉機，進而發展到目前的各種型式的高產選粉機，即選粉機的第三代。選粉機應優先選用高產選粉機。
3、由于預粉磨裝置同球磨機組成的系統不同，因此在選型時，其規格和能力應根據不同系統的增產幅度來確定。
4、一般水泥近距離輸送可選用機械輸送，以節約能耗。遠距離輸送時，應根據輸送距離、高度、總圖布置綜合比較后確定采用機械輸送或氣力輸送。?
