目前國內外重介質選煤廠使用的磁選機基本定型為永磁筒式磁選機，很多的用戶購買這款設備的時候?qū)ζ涔ぷ髟砗陀猛玖私獾倪€不是很透徹，本文為了用戶能夠更好的了解這款設備，小編針對這一問題做簡要介紹。

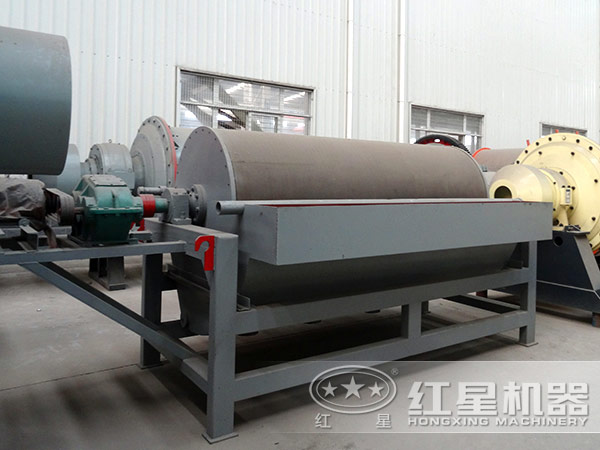

永磁滾筒干式磁選機主要由永磁滾筒、進料斗、機架、減速機及電機、可變速的傳動裝置以及機架等組成。滾筒內裝有釹鐵硼永磁塊，能夠分離碎料中的磁性礦粒，其結構簡單，分離效果好，操作安全方便，廣泛用于選礦和磨料、耐火材料、陶瓷、化工、糧食加工等行業的除鐵，在磁選行業得到廣泛采用。

磁選機工作原理

經過篩分后的原礦砂經分料器從磁選機的上部，由進料斗加入，在流到滾筒上方時呈松散狀態落下，含鐵的磁性物料受重力和磁力的合力作用，快速落到滾筒上，并吸附在筒體表面。不含鐵的非磁性物料在重力的作用下落在磁性物料的外面。這些物料隨著筒體的旋轉，非磁性物料在重力作用下脫離筒體下落，在溜槽排出。含鐵的磁性物料吸附在筒體表面繼續旋轉，直到?jīng)]有磁力的位置 才靠自重落下，由皮帶輸送機排出。最終由混合物料分成含鐵物和不含鐵物料兩種產品。

磁選機工作注意事項

干式磁選機的喂料應均勻，物料的含水應控制在5%以內，過份潮濕易于粘結的物料分選效果會差或根本無法分選。

干式磁選機的磁極是固定的，筒體是轉動的，筒體的回轉方向按筒體上箭頭所示，不得反轉。

干式磁選機的滾筒部分用滾動軸承支承，軸承用鈣基油潤滑，每三個月添加一次。減速機用機械油潤滑，油量應控制在油面線范圍，機油每年更換一次。

磁選機滾筒結構介紹

永磁筒式磁選機的圓筒內沿筒切面安裝著扇面磁系，永磁磁系由3-5個極性交替排列的磁組組成，靠筒心端的磁組經軛鐵閉路，外端為開放磁路，磁組用鐵氧體，永磁塊（85x65x17）疊至設計要求。扇面夾角一般為120°左右。永磁筒式磁選機工作時磁系調整到一定角度，旋轉的滾筒把磁系吸上來的磁性物帶到脫離磁場的位置，而順切線垂直落下，從而使磁性物與煤泥水分離。

永磁筒式磁選機采用五級開放式復合磁系，磁場強度較高，適合重介質選煤廠磁性介質的回收。還可用于選別銅、鉛、鋅、鋁、鎳、金、銀等有色金屬和非金屬的粗選和精選。具有結構簡單、處理量大、操作方便、易于維護等優點。

對磁選機結構的分析是設計的前提。磁系的高度、寬度、半徑和極數，相鄰磁極的磁位差，極距，極面寬和極隙寬的比值，磁極和磁極端面的形狀，以及磁極端面到其排列中心的距離等對磁場特性都有很大的影響，因而這些參數的調整和確定，將直接決定磁系的性能。 在磁系設計時，磁選機的主要結構參數是通過理論估計再結合必要的試驗來確定的。平盤磨磨盤結構

磁系的高度對磁選機的磁極表面的平均磁場強度有一定影響。磁系中磁極組的截面積一定時，隨著磁極組高度的增大，磁極組表面的平均磁場強度增高，但當磁極組的高度增大到一定值時，磁極組表面的平均磁場強度增加的幅度就減小。結合設備的重量、處于試驗研究的情況，確定磁系的高度為30mm。選礦設備磁選

磁選機磁系的寬度是指磁系沿圓筒軸向方向的長度。磁系寬度不同，磁場強度沿軸向方向的變化也不同。磁系寬度增大后，因?yàn)槁┐艤p小，磁極上方各點的磁場強度均有增加。寬度小的磁系，越靠近磁系邊緣，磁場強度越低，下降幅度很大，而寬度大的磁系，在很大范圍內磁場是均勻的。寬的磁系在圓筒軸向方向上的磁場分布具有中間段高兩端低的特性。這是因?yàn)榇畔祪啥擞写磐ㄉ⒎?，這種特性和磁通散放的存在，設計磁選機的給礦口和排礦口寬度時應加以考慮。磁系寬度決定著給礦寬度，因而也就決定著磁選機的處理能力。增加磁系寬度必然要增加筒長，從而提高磁選機的處理能力。因?yàn)檎撐难兄频脑O(shè)備處于試驗階段，小型化便于調節和改正，因此從處理量因素影響較小的思路出發，確定磁系寬度為240mm。

磁選機磁系半徑的大小對磁選機單位筒長的處理能力有很大的影響。隨著磁系半徑的加大(即筒徑加大)，選別工作區相應的加長，在磁系內可安排更多的磁極，對提高精礦品味和回收率都有所幫助。磁系半徑加大的結果，不僅磁極的平均磁場強度有所提高，而且選別工作區高度也有所增加。它們之間的關系是非線性的。磁系半徑在某一范圍內增大時，磁選機處理能力的提高幅度很顯著，繼續增大時，提高幅度就不明顯。
