筒體容積：9.0-285m
生產能力：1.9-76.0t/h
適用范圍：適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。
概述：轉筒烘干機是礦業設備中應用普遍且廣泛的一種干燥設備，是常用的烘干設備。根據烘干物料不同，烘干設備還包括轉筒烘干機、回轉烘干機、節能套筒烘干機和轉鼓烘干機等。
轉筒烘干機-節能套筒烘干機-轉鼓烘干機-回轉烘干機
轉筒烘干機為一種干燥烘干機設備，在礦業設備中運用廣泛。分為直接傳熱轉筒烘干機和間接傳熱轉筒烘干機。轉筒烘干機也被稱為滾筒干燥設備或圓筒烘干機，是礦業設備中應用最普通且廣泛的一種干燥設備。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。
轉筒烘干機的分類
根據干燥介質與濕物料之間的傳熱方式分為直接傳熱轉筒烘干機（干燥介質與濕物料直接接觸傳遞熱量）和間接傳熱轉筒烘干機（干燥所需熱量由筒壁間接傳遞給濕物料）兩種。間接傳熱轉筒烘干機遞效率低及結構復雜等原因，很少選用，在此不做介紹。
直接傳熱轉筒烘干機，按照干燥介質與物料流動的方向，又分為順流和逆流兩種。
直接傳熱轉筒烘干機的主體部分為一個與水平線略呈傾斜的旋轉圓筒。圓筒由齒輪傳動，轉速一般為2~6r/min，圓筒的傾斜度與其長度有關，通常介于1°~5°之間。物料從轉筒較高的一段送入，與熱空氣接觸，隨著圓筒的旋轉，物料在重力的作用下流向較低的一端被干燥而排出。由于干燥機處于負壓條件下工作，進料及排料端均采用密封裝置以免漏風。

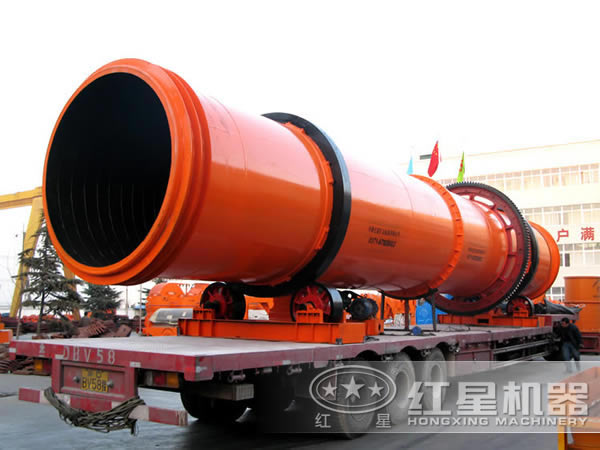

轉筒烘干機發貨
1、轉筒烘干機密封裝置的密封圈為毛氈，主要起隔熱作用。彈簧和壓板同時將密封圈固定于筒體外壁。壓圈和壓塊由螺栓一起固定于卸料罩殼上，主要是為壓緊密封圈，使密封圈能夠緊緊貼在筒壁上，還能保護彈簧和壓板。這種密封裝置結構簡單，安裝方便。
2、轉筒烘干軸向迷宮式密封與徑向接觸式的綜合密封裝置，此種密封結合了軸向迷宮式密封和徑向接觸式密封的優點，使用效果很好。

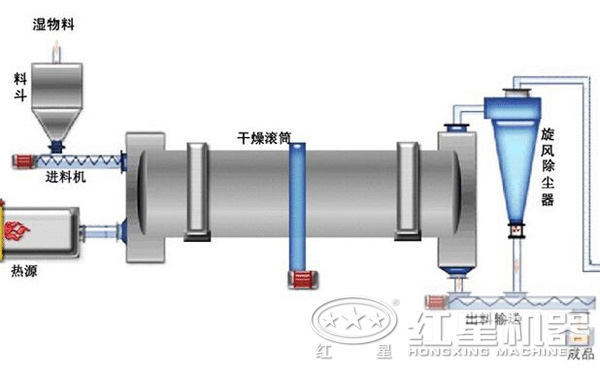

轉筒烘干機工作原理
物料從一端上部進入，干物料從另一端下部收集。熱風從進料端或出料端進入，從另一端上部排出。 筒內裝有順向抄板，使物料在筒體回轉過程中不斷抄起又灑下，使其充分與熱氣流接觸，以提高干燥效率并使物料向前移動。 干燥物料熱源一般為熱空氣、高溫?zé)煹罋獾?。可根?jù)物料的性質、質量要求等具體選擇。
回轉烘干機
| 規格(直徑*長度) | 筒體容積 | 生產能力(t/h) | 安裝斜度(%) | 最高進氣溫度 | 主電動機 |
| Ø 1.2×8 | 9 | 1.9-2.4 | 3-5 | 700-800 | 7.5 |
| Ø1.2 ×10 | 11.3 | 2.4-3 | 3-5 | 700-800 | 7.5 |
| Ø 1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 |
| Ø 1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 |
| Ø1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 |
| Ø 1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 |
| Ø 1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 |
| Ø 2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 |
| Ø 2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 |
| Ø 2.2×16 | 60.8 | 13-16.2 | 3-5 | 700-800 | 22 |
| Ø 2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 |
| Ø 2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 |
| Ø 2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 |
| Ø 2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 |
| Ø 2.6×24 | 127.4 | 27.2-34 | 3-5 | 700-800 | 55 |
| Ø 3×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 |
| Ø 3×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 |
| Ø 3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 |
| Ø 3.6×28 | 285 | 60.8-76 | 3-5 | 700-800 | 160 |
