輸送機的觸點式傳感機構介紹

為了避免輸送機發生斷鍵%斷帶現象而造成較大事故!輸送機必須設有保護裝置"輸送機的保護裝置一般由傳感機構和控制電路組成。

傳感機構

傳感機構用以反映輸送機的工作狀態。輸送機正常工作時，傳感器輸出一種信號，故障時輸出另一種信號。

輸送機觸點式傳感機構

觸點式傳感機構是利用觸點的動作情況反映輸送機的工作狀態，干式舌簧管是典型的觸點式傳感裝置。其結構示意圖如下圖所示。

?

?

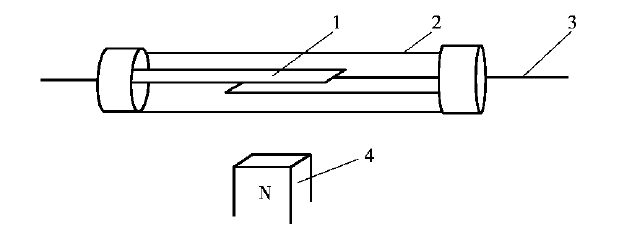

????????????????????????????????????????????????????????????????????? 干式舌簧管結構示意圖

????????????????????????????????????????????? 1舌形彈簧片觸點：2密封管3-引出導線4-永久磁鐵。

干式舌簧管簡稱干簧管。舌形彈簧片觸點1密封在透明的絕緣外殼2之內。彈簧片觸點由鐵質材料制成。當永久磁鐵4沿舌簧片平面方向靠近時，舌簧片觸點在磁性力的作用下閉合;當磁鐵4遠離干簧管或磁鐵移至舌簧片側面時!觸點在彈簧片的彈力作用下斷開。

如果將永久磁鐵通過傳動機構設置在刮板輸送機機頭過渡槽下槽處，當磁鐵隨著機頭下鏈板的移動而不斷擺動時，干簧管觸點將會周期性通斷，形成輸送機正常運行的信號：若發生斷鏈故障，機頭下鏈板停止運動，干簧管觸點不再變化，形成輸送機的故障信號。

同理，如果將永久磁鐵通過傳動裝置安裝在帶式輸送機機頭下部托輥的延伸軸上，使磁鐵在輸送機正常運行時能圍繞干簧管轉動或擺動，并使干簧管觸點周期性通斷，當帶式輸送機發生打滑或斷帶故障時!干簧管觸點將長時處于閉合或斷開狀態。
