輸送機的單獨控制與集中控制原理

輸送機的單獨控制比較簡單，它是選用相應容量的磁力啟動器直接控制電動機，一般接成遠方操作形式。為保證啟動順序!各臺輸送機磁力啟動器之間要進行連鎖，方法是將后一臺輸送機磁力啟動器控制變壓器的副方一端(9號線)不在本臺啟動器上接地，而是接到前一臺輸送機的磁力啟動器的聯鎖接點13號線上，通過接觸器的常開觸點接地。這樣只有前一臺啟動器合閘后。后一臺啟動器才能啟動，從而實現了順序啟動控制，如圖所示。

這種控制方式的優點是電路簡單，維修方便，并能實現啟動順序的連鎖，但存在一個突出問題，即控制線接地。這是《煤礦安全規程》所不允許的。解決辦法是變更磁力啟動器(如QBZ系列)的內部接線,將KM3 與地斷開,3號操作線與地斷開，聯絡線E也與地斷開，然后將三者連在一起。另一個辦法是換用隔爆兼本質安全型磁力啟動器，這種啟動器控制電流很小，觸點通斷時，產生的火花量很小，不足以點燃瓦斯。

?

?

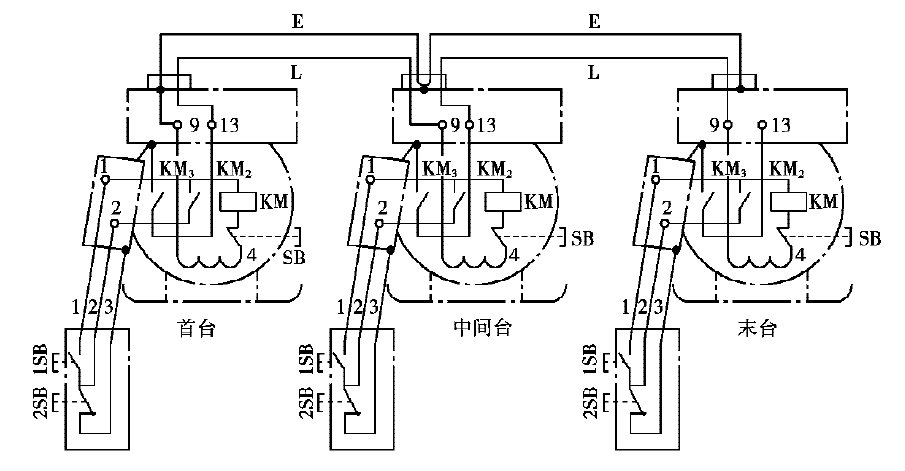

????????????????????????????????????????????????????????????????????? 輸送機的連鎖控制原理

輸送機的集中控制原理

輸送機的集中控制是將多臺磁力啟動器按程控方式連接在一起，使多臺輸送機按一定的順序和要求啟動和停車。

(一)輸送機采用集中控制時應滿足的要求

(1)運輸系統中的所有輸送機應逆煤流方向順序啟動，順煤流方向停止，以防出現機頭煤堆積和堵塞現象。

(2)各臺輸送機啟動時，相互之間要有一定延時，避免多臺電動機同時啟動時產生較大的尖峰電流而沖擊電網。

(3)集中控制和分臺單獨控制兩種方式應能較方便地轉換，以便輸送機的檢修和故障處理。

(4)輸送機沿線應多設事故停車點!以便在發生事故時能及時停車。

(5)應有較完善的信號系統!以便運輸線各點間的聯絡和設備維修。

(6)設置必要的保護裝置，如斷鏈保護、堵轉保護、輸送帶打滑和跑偏保護，要求出現事故時能自動停車。

(7)控制系統簡單，設備少，操作方便，易維修。
