?輸送機的信號裝置的安裝及工作原理分析

上文講了“輸送機的單獨控制原理與集中控制原理”下面接著來說下輸送機的信號裝置的安裝及工作原理。

在輸送機集中控制過程中，為保證輸送機正常運行，要求各臺輸送機之間既要有故障停車保護，還應有信號系統，以便聯系。

信號裝置電路設計為本質安全型如下圖所示

?

?

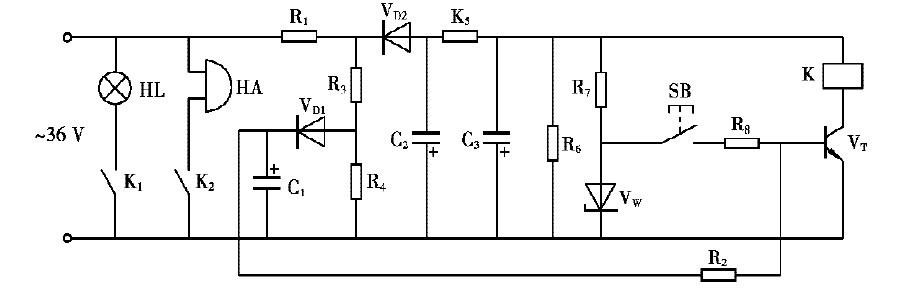

??????????????????????????????????????????????????????????????? 輸送機信號裝置電路原理圖

本電路由電源部分和晶體管放大部分組成。交流電經二極管VD2 半波整流,電容C2,C3及電阻R3 濾波,向放大電路提供較穩定的直流電源。電路中的晶體管、穩壓管Vw 及按鈕SB、繼電器K組成放大部分。穩壓管兩端電壓可向晶體管Vt 提供穩定的偏流。當按下按鈕sb時，晶體管飽和導通，繼電器K有電吸合，其觸點動作，根據實際情況發出聲、光聯絡信號。

由于晶體管基極電流比集電極電流小 β倍!故可將按鈕回路電流設計在本質安全電路要求的范圍之內。

電路中的二極管Vd1將R4 上的交流電壓整流后，經C1 濾波且通過R2 向晶體管提供反偏壓(其反偏壓數值小于Vw 的穩壓值)以便在松開按鈕SB時，晶體管Vt 能可靠關斷，從而保證信號的準確性。
